錫絲的直徑對于激光錫焊效果的影響非常大，如何選擇合適的錫絲直徑就顯得非常重要。松盛光電來給大家介紹選擇錫絲直徑的關鍵考慮因素，來了解一下吧。

在激光錫絲焊接中，如何選擇錫絲直徑作業

如何選擇正確直徑的焊錫絲對于確保焊接質量和效率至關重要。通過考慮焊接部件的大小、焊接工藝的要求、操作者的技能和偏好，以及焊接設備的限制，可以做出合理的選擇。適當?shù)暮稿a絲直徑不僅可以提高焊接的準確性和效率，還可以幫助避免常見的焊接問題。

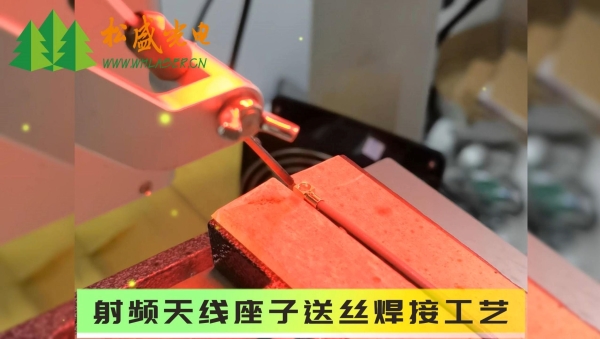

激光錫絲焊接廣泛應用于精密電子制造，如PCB板、傳感器、連接器、FPC柔性電路等。其高精度、非接觸式加熱、自動化程度高特點，適合高密度電路板行業實現自動化生產，提升效率與一致性。而在激光錫絲焊接中，焊盤尺寸與錫絲直徑的匹配是確保焊接質量的關鍵。

一、激光錫絲焊接的原理與核心技術

激光錫絲焊接是一種以高能量激光為熱源的非接觸式焊接技術，其核心原理是通過激光束精準聚焦于焊點，快速加熱錫絲使其熔化并潤濕焊盤，最終形成冶金結合。與傳統電烙鐵工藝的“熱對流”加熱不同，激光采用“表面放熱”模式，能量密度高(可達10? W/cm²以上)，加熱速度極快，且熱影響區僅限焊點周圍微米級范圍，避免對元器件本體造成熱損傷。

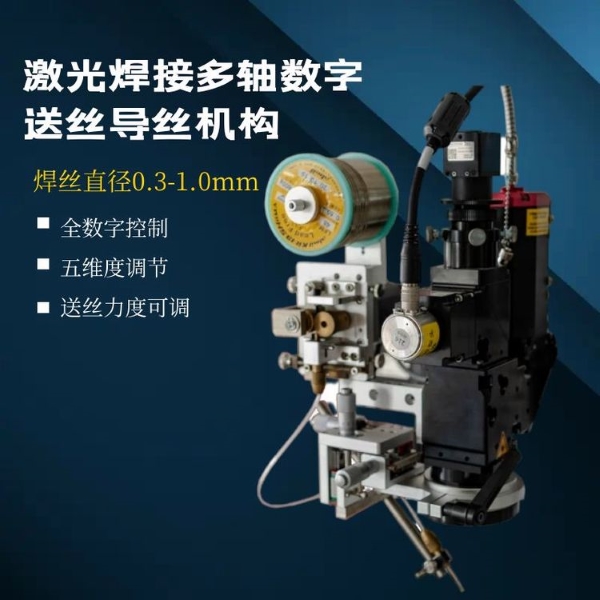

激光焊接系統通常由半導體激光器、光學聚焦組件、送絲機構及控制系統組成。焊接過程分為三個階段：

1. 焊點預熱：激光對焊盤進行預加熱，去除表面氧化層;

2. 錫絲熔融：激光同步加熱錫絲，使其熔化并浸潤焊盤;

3. 冷卻成型：激光停止后，熔融錫料迅速冷卻固化，形成高強度焊點。

二、焊盤尺寸與錫絲直徑的關系

經驗公式：通常建議錫絲直徑不超過焊盤寬度的1/2~2/3.例如，焊盤寬度為1.5mm時，推薦使用0.8~1.0mm的錫絲。

焊錫體積計算：焊點所需錫量(體積)應與焊盤面積和焊接高度成比例。過細的錫絲可能導致熔錫不足，過粗則易溢出或形成焊球。

三、關鍵考慮因素

熱容量匹配：焊盤的熱容量需與激光能量和錫絲熔化速度協調。大焊盤需要更粗錫絲以提供足夠熔錫，而小焊盤需避免熱量集中導致的飛濺。

焊接強度：足夠的熔錫量可確保機械強度，但需避免過量導致短路(如相鄰引腳間橋接)。

工藝窗口：粗錫絲(如1.6mm)需要更高激光功率和更長的加熱時間，可能對熱敏感元件造成損傷;細錫絲(如0.6mm)對送絲穩定性和激光能量控制要求更高。

四、不同直徑焊錫絲的應用場景

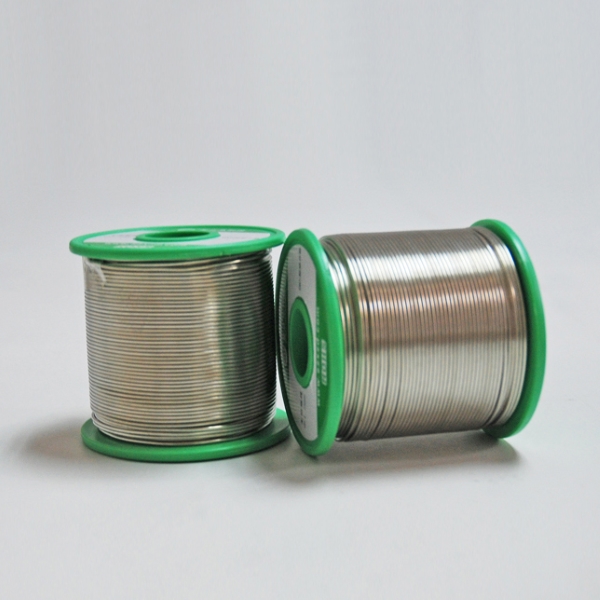

焊錫絲的直徑從極細的0.3mm到較粗的3mm不等，不同的直徑適用于不同的焊接需求。

細直徑焊錫絲(0.3mm - 0.7mm)：適用于精密電子設備的焊接，如手機、平板電腦等小型電子元件的焊接。細直徑焊錫絲可以實現更精細的控制和較小的熱影響區，減少對敏感元件的熱損傷。

中等直徑焊錫絲(0.8mm - 1.5mm)：適用于一般的電子裝配和修理工作，如電路板、插件等。這種直徑的焊錫絲既能提供足夠的填充材料，又能保持適度的靈活性和控制性。

粗直徑焊錫絲(1.6mm - 3mm)：適用于較大電子部件或電力系統的焊接，如電源插座、較大的連接器和一些家用電器。粗直徑焊錫絲因為材料充足，更適合于需要大量填充材料的焊接場景。

總結

選擇正確直徑的焊錫絲對于確保焊接質量和效率至關重要。通過考慮焊接部件的大小、焊接工藝的要求、操作者的技能和偏好，以及焊接設備的限制，可以做出合理的選擇。適當?shù)暮稿a絲直徑不僅可以提高焊接的準確性和效率，還可以幫助避免常見的焊接問題，如過熱、焊點脆弱和不良連接等。因此，在激光錫絲焊接機開始任何焊接項目之前，仔細考慮和選擇焊錫絲的直徑是非常必要的。
