松盛光電激光焊接工藝在CCS母排中的成熟應用

隨著新能源汽車產業的快速發展，電池系統的安全性與集成化需求日益提升。作為電池模組的關鍵組件，CCS母排(CellContactSystem，電池蓋板組件)通過集成信號采集、電路連接和能量管理功能，成為保障電池系統高效穩定運行的核心部件。在這一領域，激光焊接與焊錫技術憑借其高精度、高效率及非接觸式加工優勢，已成為CCS母排制造中的主流工藝。以下從技術特點、應用場景及創新實踐等角度，解析激光工藝的成熟應用。

一、CCS母排的組成與激光工藝需求

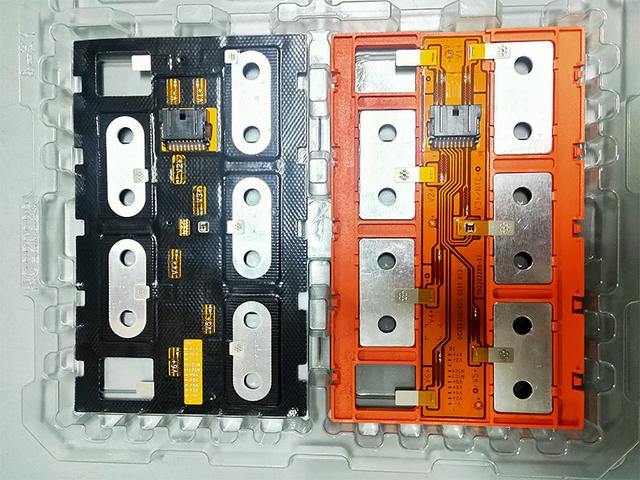

新能源電池CCS圖示

CCS母排由信號采集組件(FPC/FFC/FDC等)、塑膠結構件、銅鋁排三部分構成，需實現電芯高壓串并聯、溫度/電壓信號采集及熔斷保護功能。其制造難點包括：

異種材料焊接：銅鋁排與柔性線路板(FDC/FPC)的高可靠性連接;

精密加工要求：線寬線距需達0.15-0.3mm，且需避免損傷絕緣層;

生產效率與環保性：傳統工藝耗材多、污染大，需綠色高效替代方案。

二、激光錫焊在CCS母排線中的應用

連接FPC與鎳片：CCS母排線常采用FPC作為信號采集組件，激光錫焊可將FPC與鎳片牢固連接。激光錫焊以激光為能量源，作用于錫料使其在需加工區域?qū)崿F(xiàn)焊接。在焊接過程中，激光能量被錫膏中的金屬顆粒吸收，使錫膏溫度迅速升高達到熔點并熔化，冷卻凝固后就形成了牢固的電氣連接和機械連接，能有效解決異種金屬焊接難題，避免虛焊、焊穿、爆點、焊偏等問題。

實現FPC預植錫：在CCS產品的生產流程中，激光錫焊可用于FPC的預植錫環節。通過精確控制激光的能量和作用時間，能夠?qū)⑦m量的錫膏熔化并均勻地附著在FPC的指定位置上，為后續的焊接工序做好準備，有助于提高焊接的質量和一致性。

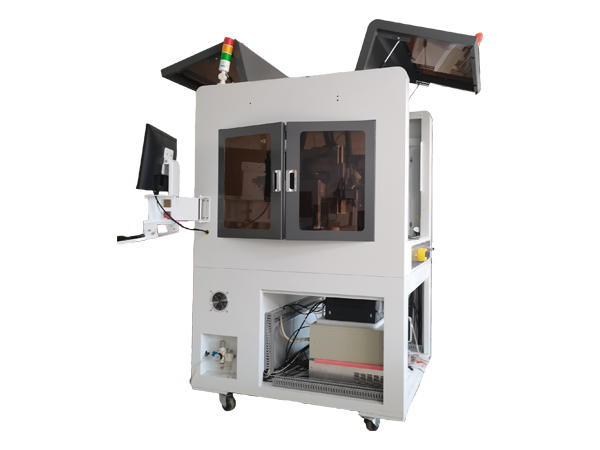

雙工位點錫膏激光錫焊圖示

完成NTC貼片焊接：NTC(負溫度系數熱敏電阻)是CCS母排線中用于溫度采樣的重要元件。激光錫焊可以將NTC貼片準確地焊接到FPC或其他電路板上。激光的高精度定位和局部加熱特性，能夠確保NTC貼片在焊接過程中不受過熱影響，同時保證焊點的可靠性，從而實現精確的溫度采樣功能。

助力FOB焊接：在CCS母排線的FOB(板對板)焊接中，激光錫焊也發揮著重要作用。它可以實現FPC與其他電路板或連接器之間的可靠連接，通過精確控制激光的參數和焊接路徑，能夠在狹小的空間內完成高質量的焊接，滿足CCS母排線對電氣性能和機械性能的要求。

三、技術優勢與行業價值

松盛光電激光焊錫機的應用為CCS母排帶來多重優勢：

高精度與一致性：激光焊接可精準控制能量輸入，避免熱損傷，確保微小焊點的一致性。

工藝靈活性：兼容多種焊盤形狀與材料(如銅、鋁)，適應CCS組件的多樣化設計需求。

降本增效：錫球工藝與FCC方案通過優化材料與流程，顯著降低生產成本，提升量產效率。

自動化產線集成：可搭配CCD檢測、煙霧回收系統，實現焊接質量實時監控與顆粒物回收利用，減少資源浪費。

能耗與環保優勢：激光工藝無耗材需求，能效提升30%以上。

松盛光電通過創新激光焊錫技術，為CCS母排的高性能與低成本制造提供了關鍵支撐。隨著新能源汽車與儲能產業的持續擴張，激光焊接工藝在電池模組中的應用將更加廣泛。
