PCB線路板激光焊接技巧

1.工具/原料：激光焊接出射頭、錫絲、助焊劑。市場上有很多選擇。

使用適當激光控制的焊接出射頭。

2.合適的合金焊錫絲。建議使用無鉛錫絲，你可以選擇基于你的元件的線材厚度，0.8mm或1.00mm是正常使用的，你還需要考慮錫絲是一種干凈的棉絮或免清洗助焊劑。

3.如果可能，獲得藥芯焊絲

焊劑是焊料中的添加劑，通過去除和防止氧化以及改善液體焊料的潤濕特性來促進焊接過程。焊錫絲有不同類型的焊劑芯。

4.獲取PCB電路板和電子元件。

5.購買夾具以固定組件

焊接是較需要的技能之一涉足電子領域。這兩個人像豌豆和胡蘿卜一樣聚在一起。而且，雖然可以在不需要拿起激光出射頭的情況下了解和制造電子產品，但您很快就會發現，通過這一項簡單的技能可以打開一個全新的世界。焊接應該是每個人的武器庫中的技能。在一個不斷增長的技術環境的世界中，我們認為，每個地方的人們不單能夠理解他們?nèi)粘Ｊ褂玫募夹g(shù)，而且能夠構建，改變和修復它們，這一點非常重要。焊接是許多技能中的一項，它將使您能夠做到這一點。

焊接到電路板上可能會非常棘手：太多的熱量會使銅跡線直接從電路板上移開板基板。使用額定功率為15-25瓦的激光，不能再使用。

首先輕輕擦拭板面打字機橡皮擦清潔銅，直到它明亮和有光澤。與任何電氣連接一樣，單使用60-40松香芯焊料，較好采用接近您所連接引線尺寸的規格。將導線或元件引線從后面插入電路板，并將其彎曲到足以防止元件掉落。

輕輕觸摸鍍錫焊接頭到銅線上并在同一時刻前列。幾秒鐘后，用焊料末端接觸引線，添加足夠的焊料來制作水坑，但不足以制造肥胖的水泡。焊料需要潤濕引線和銅線。

快速關閉激光和取出焊料。在焊料冷卻到足以冷凍之后，不要打擾電路板，如果你使用了適當?shù)臒崃?，這應該只有幾秒鐘，一張PCB線路板焊接就算完成了。

PCB激光錫焊參數設置

激光功率：根據焊接材料的種類、厚度以及焊接點的大小等因素來選擇合適的激光功率。一般來說，功率越大，焊接的深度和強度也越大，但過高的功率可能會導致焊接部位過熱，損壞電路板或電子元件。對于 PCB 電路板上的小型電子元件焊接，通常需要選擇較低的激光功率，如幾瓦到幾十瓦不等。

脈沖頻率：激光脈沖頻率會影響焊接的熱輸入和焊接效果。較高的脈沖頻率可以使焊接過程更加平穩，減少飛濺和氣孔等缺陷，但也會增加焊接區域的熱積累。在實際操作中，需要根據具體情況進行調整，通常脈沖頻率在幾十赫茲到幾百赫茲之間。

焊接速度：焊接速度決定了激光作用在焊接部位的時間。速度過快，可能導致焊接不牢固;速度過慢，則可能使焊接部位過熱，甚至造成電路板燒損。一般來說，對于 PCB 電路板激光焊接，焊接速度可以控制在每秒幾毫米到幾十毫米之間。

光斑直徑：光斑直徑大小直接影響焊接點的大小和能量分布。較小的光斑適用于焊接精細的元件或微小的焊點，能夠提供更高的能量密度，但對焊接位置的精度要求也更高;較大的光斑則適用于焊接較大的焊點或需要較大熱輸入的情況。通常，光斑直徑可在 0.1 毫米到 1 毫米之間選擇。

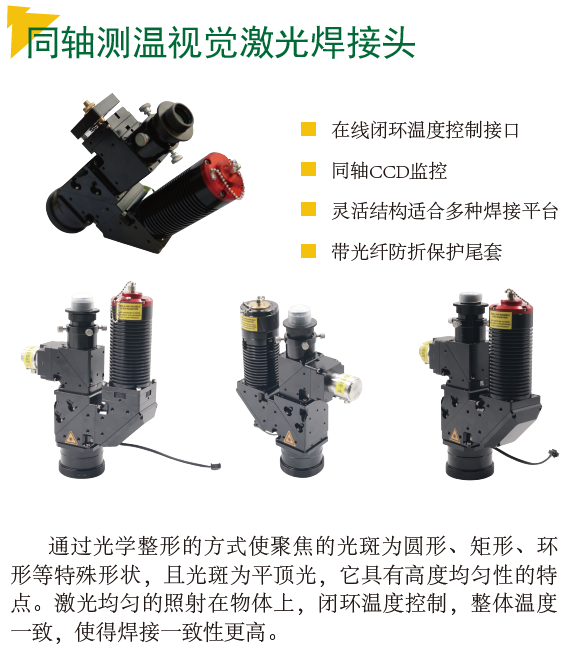

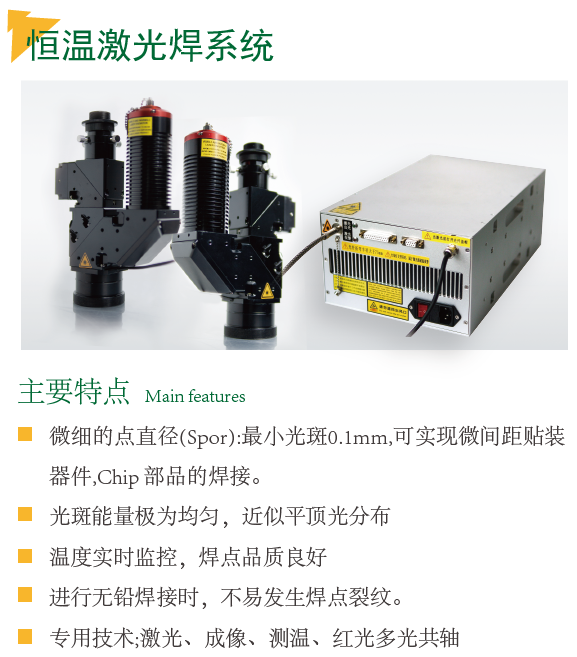

松盛光電激光恒溫錫焊實時溫度反饋系統，CCD同軸定位系統以及半導體激光器所構成;獨創PID在線溫度調節反饋系統，能有效的控制恒溫焊錫，有對焊錫對象的溫度進行實時高精度控制等特點，確保焊錫良品率與精密度。尤其適用于對于溫度敏感的高精度焊錫加工，如PCB線路板器件/微型揚聲器/馬達、連接器、攝像頭等等。
